GI不锈钢高真空蝶阀 有圆管形阀体，阀体的一端有流体进口，阀体的另一端有流体出口，阀体的内圆周上靠近流体进口处有阀体密封环，阀体的侧壁有轴孔，轴孔上有伸进阀体内的阀轴，阀轴在阀体内的一段有蝶板，蝶板的外圆周有与阀体密封环相配合的具有一定压力的水被阀体内的两组密封副和填料函内的双向V形填料保持在阀体内的两组密封副和填料函双向V形填料之间，使本产品具有较高密封性能，即使在较高负压力下工作也能保证蝶阀具有较高密封性能。高真空蝶阀适用介质为纯净空气和非腐蚀性气体。
产品名称： | 不锈钢高真空蝶阀 | 产品型号： | GI |
公称通径： | DN40～DN1200 | 阀座密封： | 氟橡胶、丁晴橡胶、金属座 |
公称压力： | 105～1.3×10-4Pa | 连接方式： | 对夹式 |
适用温度： | -30ºC～+150ºC | 驱动方式： | 手动、电动、气动 |
阀体材质： | 铸钢、不锈钢、316、316L | 制造标准： | 国标GB、德国DIN、美国API、ANSI |
适用介质： | 空气 | 生产厂家： | 浙江岚胜阀门有限公司 |
适用范围：Applicability | 105～1.3×10-4Pa |
阀门漏率：Valve Leak Rate | ≤1.3×10-4Pa.L/S. |
适用温度：Applicable Temperature | -25～+80℃(丁腈橡胶) |
气源压力：Mains Voltage | 0.4～0.6MPa |
安装方向：Mounting Direction | 任意 |
阀体、阀盖、阀杆：碳钢或不锈钢
密封件：丁腈橡胶、氟橡胶
真空标准：GB6070

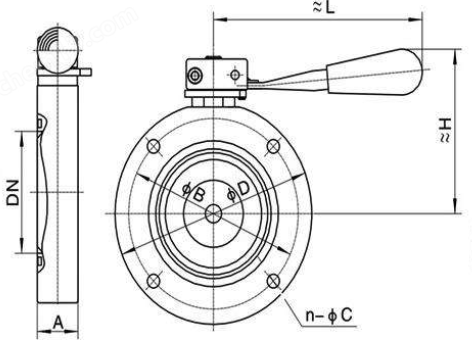

型号 | DN | D | D0 | B | N | C | H | L |
GI-32 | 32 | 90 | 70 | 22 | 4 | 9 | 130 | 140 |
GI-40 | 40 | 100 | 80 | 22 | 4 | 9 | 140 | 155 |
GI-50 | 50 | 110 | 90 | 22 | 4 | 9 | 150 | 170 |
GI-63 | 63 | 130 | 110 | 28 | 4 | 9 | 170 | 190 |
GI-80 | 80 | 145 | 125 | 28 | 8 | 9 | 185 | 212 |
GI-100 | 100 | 165 | 145 | 28 | 8 | 9 | 206 | 242 |
GI-125 | 125 | 200 | 175 | 34 | 8 | 11 | 240 | 283 |
GI-160 | 150 | 225 | 200 | 34 | 8 | 11 | 265 | 320 |
GI-200 | 200 | 285 | 260 | 40 | 12 | 11 | 334 | 400 |
GI-250 | 250 | 335 | 310 | 45 | 12 | 11 | 384 | 473 |
GI-320 | 300 | 425 | 395 | 50 | 12 | 147 | 472 | 568 |
GI-400 | 400 | 510 | 480 | 60 | 16 | 14 | 560 | 700 |
真空标准：JB919
型号 | DN | D | D0 | B | N | C | H | L |
GI-32 | 32 | 78 | 64 | 22 | 4 | 7 | 118 | 134 |
GI-40 | 40 | 85 | 70 | 22 | 4 | 7 | 125 | 147 |
GI-50 | 50 | 110 | 90 | 22 | 4 | 9 | 150 | 170 |
GI-63 | 63 | 125 | 105 | 28 | 4 | 9 | 165 | 187 |
GI-80 | 80 | 145 | 125 | 28 | 4 | 9 | 185 | 212 |
GI-100 | 100 | 170 | 145 | 28 | 4 | 12 | 210 | 244 |
GI-125 | 125 | 195 | 170 | 34 | 4 | 12 | 238 | 280 |
GI-150 | 150 | 220 | 195 | 34 | 8 | 12 | 263 | 317 |
GI-200 | 200 | 275 | 250 | 40 | 8 | 12 | 324 | 396 |
