GD气动高性能蝶阀采用带有球形密封表面的三偏心蝶板，配以单片挠性唇式密封座，适用于要求可靠密封和良好调节特性的场合。由于双偏心蝶板的设计，该阀门具有严密的密封性能，超长的使用寿命。可作快速切断或调节流量之用。是引进国外技术。此高性能蝶阀密封性能持久、流量特性优异、使用寿命长久。高性能对夹式蝶阀有标准型和防火型两种结构。所选用的材料可满足NACE MR－0175标准要求。并可提供用于氯所、氧气、高真空和腐蚀性介质及低温的这类阀门。
产品名称： | 气动高性能蝶阀 | 产品型号： | GD |
公称通径： | DN50～DN1000 | 阀座密封： | 软密封、合金、司太立、不锈钢 |
公称压力： | 1.0Mpa～4.0MPa / 150LB-300LB | 连接方式： | 对夹 |
适用温度： | -20ºC～+150ºC～425ºC | 驱动方式： | 手动、蜗轮、电动、气动 |
阀体材质： | 铸钢、不锈钢 | 制造标准： | 国标GB、德国DIN、美国API、ANSI |
适用介质： | 水、油、蒸汽、气体、粉体、液体 | 生产厂家： | 浙江岚胜阀门有限公司 |
单一的TFE弹性阀座密封结构，久经沙场考验
不必使用附加的密封圈或金属部件即能保持可靠密封
可操持双向的无泄漏密封
唇缘式密封设计补偿了使用时温度和压力的变化
维修减少、寿命延长
断流和控流性能优异：控制特性优异，流量曲线成等径变化；控制范围广，即使作为控流使用密封仍可靠；带凸缘式的阀门可作为终端使用
使用范围广，备有各种材料可供使用，常规的阀体碳钢、不锈钢，必要是可用包含蒙乃尔合金在内的其它材料。
偏置式阀杆和偏心式蝶板
在开启和牌任何位置时阀座与蝶板无任何接触
消除了开启频繁阀座上、下两端的磨损
减小了操作扭矩、降低了对操作机械的要求，具有了防火结构
高性能蝶阀按API607和BS6755第二部分经过 火烧试验，在发生火烧时具有密封能力
阀杆安装牢固可靠
阀杆上部安装有紧定环，即使由于意外情况，阀杆在阀门内断裂，阀杆的上部也不会穿过坚定环落下
只需要取下嵌件就可以更换阀座，而不必拆卸蝶板和阀杆
公称压力 | 150Lb~300Lb | |
试验 | 强度试验 | 3.1~7.8 |
密封试验 | 2.2~5.6 | |
气密封试验 | 0.5~0.7 | |
最高工作温度 | 350 | |
适用介质 | 蒸汽、水、气体、腐蚀性介质等 | |
右表所示为密封座的温度压力额定值，是根据蝶板倒闭时所受压差来控制的。不同材料阀体的最大工作压力和试验压力示于上表“阀体额定值”
表中的额定值供一般应用场合参考，根据以往流程应用的经验或新的发展，使用的额定值可高于所示值。
阀体额定值（磅/英寸2） | |||
温度（℉） | 碳钢 | 316不锈钢 | 蒙乃尔合金 |
-20至100 | 285 Psi | 275 Psi | 230 Psi |
200 | 260 | 240 | 200 |
300 | 230 | 215 | 180 |
400 | 200 | 195 | 185 |
500 | 170 | 170 | 170 |
试验压力 | 450 | 425 | 350 |
ANSI B16.34 | 法兰连接、螺纹连接和焊接 | MSS SP-55 | 钢铸件质量标准 |
ANSI B16.5 | 钢管法兰和法兰接件 | MSS SP-68 | 信心阀座高压蝶阀 |
ANSI B31.1 | 动力管线 | API 598 | 阀门的检验和试验 |
ANSI B31.3 | 化学设计和石油练油管线 | API 600 | 钢制闸阀（壁厚要求） |
ANSI B31.4 | 碳氢化合物（液化石油气） | API 607 | 软密封球阀火烧试验 |
无水氨和乙醇输液系统 | API RP6F | 阀门火烧试验规范 | |
ANSI B31.8 | 气体传输和分配管线系统 | API 609 | 凸缘式和对夹式蝶阀 |
ANSI B16.104 | 控制阀阀泄漏系统 | NACE MR-0175 | 油田设备抗硫化应力裂化的金属材料 |
MSS SP-25 | 阀门标准标记系统 | ASME | 核电标记阀（二级和三级） |

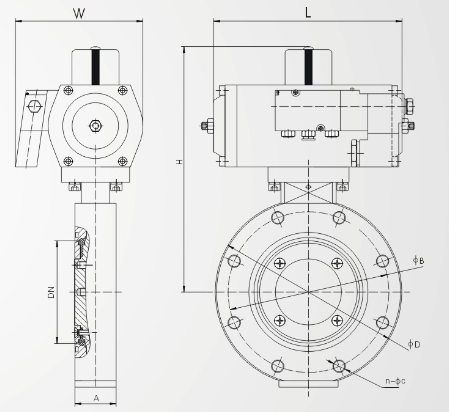

型号 | DN | D | D0 | B | N | C | H | L | E |
GIQ-32 | 32 | 90 | 70 | 22 | 4 | 9 | 187 | 158 | 58 |
GIQ-40 | 40 | 100 | 80 | 22 | 4 | 9 | 197 | 158 | 58 |
GIQ-50 | 50 | 110 | 90 | 22 | 4 | 9 | 207 | 158 | 58 |
GIQ-63 | 63 | 130 | 110 | 28 | 4 | 9 | 227 | 158 | 58 |
GIQ-80 | 80 | 145 | 125 | 28 | 8 | 9 | 242 | 158 | 58 |
GIQ-100 | 100 | 165 | 145 | 28 | 8 | 9 | 262 | 158 | 58 |
GIQ-125 | 125 | 200 | 175 | 34 | 8 | 11 | 323 | 172 | 70 |
GIQ-160 | 150 | 225 | 200 | 34 | 8 | 11 | 348 | 172 | 70 |
GIQ-200 | 200 | 285 | 260 | 40 | 12 | 11 | 450 | 197 | 97 |
GIQ-250 | 250 | 335 | 310 | 45 | 12 | 11 | 525 | 248 | 117 |
GIQ-320 | 300 | 425 | 395 | 50 | 12 | 14 | 622 | 248 | 117 |
GIQ-400 | 400 | 510 | 480 | 60 | 16 | 14 | 733 | 295 | 138 |
GIQ-500 | 500 | 610 | 580 | 70 | 16 | 14 | 900 | 360 | 159 |
GIQ-600 | 600 | 750 | 720 | 80 | 20 | 14 | 980 | 370 | 174 |
GIQ-800 | 800 | 920 | 890 | 100 | 24 | 14 | 1220 | 410 | 240 |
GIQ-1000 | 1000 | 1120 | 1090 | 120 | 32 | 14 | 1594 | 580 | 300 |
GIQ-1250 | 1250 | 1440 | 1404 | 150 | 36 | 19 | 2050 | 736 | 390 |
真空标准：JB919
型号 | DN | D | D0 | B | N | C | H | L | E |
GIQ-32 | 32 | 78 | 64 | 22 | 4 | 7 | 175 | 134 | 58 |
GIQ-40 | 40 | 85 | 70 | 22 | 4 | 7 | 183 | 147 | 58 |
GIQ-50 | 50 | 110 | 90 | 22 | 4 | 9 | 207 | 170 | 58 |
GIQ-63 | 63 | 125 | 105 | 28 | 4 | 9 | 222 | 187 | 58 |
GIQ-80 | 80 | 145 | 125 | 28 | 4 | 9 | 243 | 212 | 58 |
GIQ-100 | 100 | 170 | 145 | 28 | 4 | 12 | 268 | 244 | 58 |
GIQ-125 | 125 | 195 | 170 | 34 | 4 | 12 | 318 | 280 | 70 |
GIQ-150 | 150 | 220 | 195 | 34 | 8 | 12 | 343 | 317 | 70 |
GIQ-200 | 200 | 275 | 250 | 40 | 8 | 12 | 440 | 396 | 97 |
GIQ-250 | 250 | 330 | 300 | 45 | 8 | 14 | 520 | 467 | 117 |
GIQ-300 | 300 | 380 | 350 | 50 | 8 | 14 | 570 | 546 | 117 |
GIQ-400 | 400 | 500 | 465 | 60 | 8 | 18 | 720 | 695 | 138 |
GIQ-500 | 500 | 600 | 565 | 70 | 12 | 18 | 890 | 360 | 159 |
GIQ-600 | 600 | 710 | 670 | 80 | 12 | 20 | 960 | 370 | 174 |
GIQ-800 | 800 | 920 | 880 | 100 | 20 | 21 | 1220 | 410 | 240 |
GIQ-1000 | 1000 | 1140 | 1090 | 120 | 24 | 23 | 1604 | 580 | 300 |
