FLD41X锂电专用粉料蝶阀的阀体采用轻巧的高压铸铝合金制成,蝶板是内衬有钢芯的耐磨高分子材料,与耐磨橡胶密封各类粉体,颗粒物料的应用场合,特别是对于磨损性强的物料。在需要重力落料或气力输送的粉体，颗粒物料处理系统中，粉料蝶阀常常被安装在料斗，筒仓，螺旋输送机出口以及气送管路上。根据应用要求，可以单独选配驱动手柄或者气缸驱动套件。
产品名称： | 锂电专用粉料蝶阀 | 产品型号： | FLD41X |
公称通径： | DN100～DN400 | 阀座密封： | 橡胶密封或金属密封 |
公称压力： | 0.6Mpa～1.6MPa | 连接方式： | 法兰 |
适用温度： | -20ºC～+80ºC | 驱动方式： | 气动、手动 |
阀体材质： | 铸铝合金 | 制造标准： | 国标GB、德国DIN、美国API、ANSI |
适用介质： | 泥浆、粉体、泥沙水 | 生产厂家： | 浙江岚胜阀门有限公司 |
制造标准 | GB/T 12238 |
法兰标准 | GB9113、GB17241.6 |
结构长度标准 | GB12221 |
检验标准 | GB/T 13927 |
零件名称 | 材料 |
阀体 | 压铸铝合金 |
蝶板 | 碳钢内衬板 |
阀轴 | 2Cr13 |
密封圈 | 丁腈橡胶 |
填料 | 柔性石墨 |
公称通径DN（mm） | 100～400 | |
公称压力级PN（MPa） | 0.6～1.6 | |
试验压力Ps(MPa) | 密封 | 1.1×PN |
强度 | 1.5×PN | |
工作压力（MPa） | 1.0×PN | |
介质温度（℃） | ≤80 | |
适用介质 | 水、海水、泥沙水、油品等非腐蚀性流体 | |

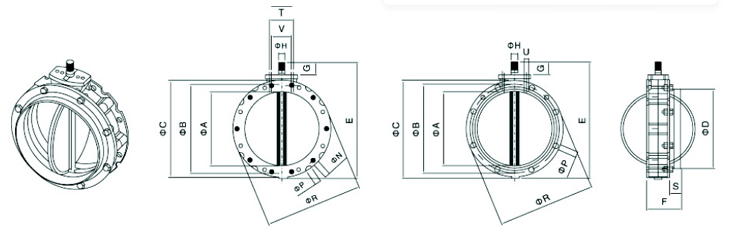

DN | A | B | C | D | E | F | G | H | N | P | R | S | T | U | V | Z | KG |
100 | 95 | 180 | 220 | 105 | 250 | 115 | 35 | 22x19 | N4xφ14 | N4xφ20 | 220 | 40 | 80 | M12 | 50 | M10 | 4 |
150 | 150 | 200 | 228 | 163 | 290 | 115 | 35 | 22x19 | N4xφ14 | N4xφ20 | 228 | 40 | 30 | M12 | 50 | M10 | 5 |
200 | 200 | 250 | 278 | 213 | 340 | 115 | 35 | 22x19 | N4xφ14 | N4xφ20 | 278 | 40 | 80 | M12 | 50 | M10 | 6.5 |
250 | 250 | 300 | 328 | 263 | 390 | 115 | 35 | 22x19 | N8xo14 | N8xφ20 | 325 | 40 | 80 | M12 | 50 | M10 | 8 |
300 | 300 | 350 | 378 | 313 | 440 | 115 | 35 | 22x19 | N8xφ14 | N16xφ20 | 375 | 40 | 80 | M12 | 50 | M10 | 10 |
350 | 350 | 400 | 440 | 363 | 530 | 123 | 50 | 28x25 | N8xφ14 | N8xφ20 | 440 | 40 | 80 | M12 | 50 | M10 | 16 |
400 | 400 | 470 | 530 | 413 | 580 | 123 | 50 | 28x25 | N8xφ14 | N16xφ20 | 530 | 40 | 80 | M12 | 50 | M10 | 20.5 |
