D344MY双向四偏心蝶阀

上一个：[ D343H双向硬碰硬三偏心蝶阀 ] 下一个：[D363H对焊式金属硬密封蝶阀]

产品参数

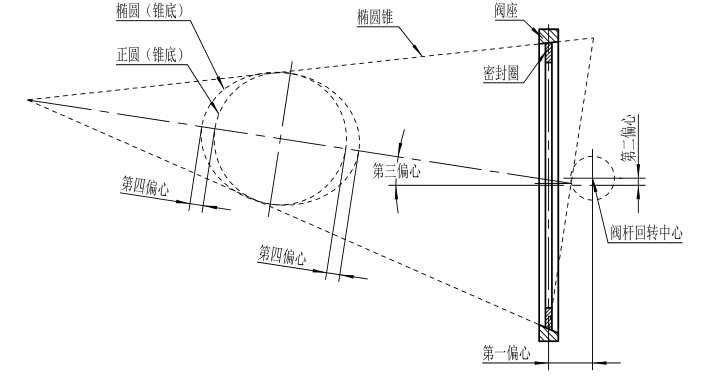

双向硬碰硬四偏心蝶阀将三偏心蝶阀密封圈所在圆锥体内形成的椭圆形密封面的短轴长度延短轴双向延长,使其椭圆形密封面短轴和长轴相等,变成正圆密封面,此时三偏心蝶阀密封圈所在的圆锥体随着密封面短轴的拉伸已经变成了椭圆锥(密封面由椭圆变成正圆,随之发生变化的是密封圈所在椎体的锥底面由正圆变成椭圆),其在该锥体底平面内的拉伸距离则为蝶阀的第四个偏心,在这个椭圆锥里,用任意一个平行于其密封面的平面切割此椭圆锥,得到的图形均为正圆形。四偏心蝶阀的四个偏心如图所示,阀杆旋转中心与密封圈中心线的偏心距为第一偏心,阀杆旋转中心与蝶阀通道中心线的偏心距为第二偏心,密封圈所在的椭圆锥体中心线与蝶阀通道中心线形成夹角为第三偏心,密封圈所在锥体的锥底面由正圆到椭圆的转变所延长的偏心距为第四偏心。

产品名称：	双向硬碰硬四偏心蝶阀	产品型号：	D344MY
公称通径：	DN80～DN2000	阀座密封：	合金、司太立、不锈钢
公称压力：	1.0Mpa～4.0MPa	连接方式：	法兰式
适用温度：	-20ºC～+150ºC～425ºC	驱动方式：	手动、蜗轮、电动、气动
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、蒸汽、气体、粉体、液体	生产厂家：	浙江岚胜阀门有限公司

四偏心蝶阀原理示意图

技术参数

公称通径DN（mm）	DN（100～1200）mm、in4-48
公称压力PN（MPa）	强度试验（1.5×PN）密封试验（1.1×PN）
适用温度	碳钢：-29℃～425℃，不锈钢：-40℃～600℃
适用介质	水、热水、蒸汽、油品
法兰标准	ASME B16.5、ASME B16.47
焊接标准	ASME B16.25
最小壁厚	ASME B16.34
驱动形式	蜗轮传动、气动、电动

零件材料

阀体	碳钢、不锈钢、铬钼钢
蝶板	碳钢、合金钢、铬钼钢
阀座	不锈钢、钴基硬质合金
轴套	不锈钢
阀杆	不锈钢、特殊材料
填料	柔性石墨

主要外形尺寸PN0.6～1.0MPa

公称通径		结构长度标准值	外形尺寸（参考值)				连接尺寸(标准值)				重量 (kg)
公称通径		结构长度标准值	H	H1	A1	B1	PN0.6MPa		PN1.0MPa
毫米	英寸	L	H	H1	A1	B1	D1	Z-d	D1	Z-d
50	2	43	112	625	245	72	110	4-14	125	4-18	11
65	21/2	46	115	625	245	72	130	4-14	145	4-18	12
80	3	49	120	645	245	72	150	4-18	160	8-18	14
100	4	56	138	675	355	92	170	4-18	180	8-18	16
125	5	64	164	715	355	92	200	8-18	210	8-18	26
150	6	70	175	800	355	92	225	8-18	240	8-22	28
200	8	71	208	850	250	170	280	8-18	295	8-22	44
250	10	76	243	925	250	170	335	12-18	350	12-22	68
300	12	83	283	1035	450	220	395	12-22	400	12-22	85
350	14	92	310	1070	450	220	445	12-22	460	16-22	121
400	16	102	340	1190	450	220	495	16-22	515	16-22	140
450	18	114	380	1250	650	280	550	16-22	565	20-26	190
500	20	127	410	1290	650	280	600	20-22	620	20-26	260
600	24	154	470	1455	850	380	705	20-26	725	20-30	380
700	28	165	550	1585	850	380	810	24-26	840	24-30	450
800	32	190	640	1700	1250	380	920	24-30	950	24-33	650
900	36	203	710	1965	1250	380	1020	24-30	1050	28-33	830
1000	40	216	770	2015	1250	380	1120	28-30	1160	28-36	1050
1200	48	254	890	2250	1250	380	1340	32-33	1380	32-39	1400

用户注意：表中H1、H2、H3尺寸均可根据用户需要加长（长杆蝶阀），若需特殊材料定货

主要外形尺寸PN1.6～2.5MPa

公称通径		结构长度标准值	外形尺寸（参考值）				连接尺寸(标准值)				重量 (kg)
公称通径		结构长度标准值	H	H1	A1	B1	PN1.6MPa		PN2.5MPa
毫米	英寸	L	H	H1	A1	B1	D1	Z-d	D1	Z-d
50	2	43	112	625	245	72	125	4-14	125	4-18	11
65	21/2	46	115	625	245	72	145	4-14	145	8-18	12
80	3	49	120	645	245	72	160	8-18	160	8-18	15
100	4	56	138	675	355	92	180	8-18	190	8-22	17
125	5	64	164	715	355	92	210	8-18	220	8-26	27
150	6	70	175	800	355	92	240	8-22	250	8-26	29
200	8	71	208	850	250	170	295	12-22	310	12-26	45
250	10	76	243	925	250	170	355	12-26	370	12-30	69
300	12	83	283	1035	450	220	410	12-26	430	16-30	86
350	14	92	310	1070	450	220	470	16-26	490	16-33	122
400	16	102	340	1190	450	220	525	16-30	550	16-36	141
450	18	114	380	1250	650	280	585	20-30	600	20-36	191
500	20	127	410	1290	650	280	650	20-33	660	20-36	260
600	24	154	470	1455	850	380	770	20-36	770	20-39	380
700	28	165	550	1585	850	380	840	24-36	875	24-42	450
800	32	190	640	1700	1250	380	950	24-39	990	24-48	650
900	36	203	710	1865	1250	380	1050	28-39	1090	28-48	830
1000	40	216	770	2015	1250	380	1170	28-42	1210	28-56	1050
1200	48	254	890	2250	1250	380	1390	32-48	1420	32-56	1400

用户注意：表中H1、H2、H3尺寸均可根据用户需要加长（长杆蝶阀），若需特殊材料定货

主要外形尺寸PN4.0MPa

公称通径		结构长度标准值	外形尺寸（参考值）				连接尺寸标准值
公称通径		结构长度标准值	H	H1	A1	B1	PN40MPa
毫米	英寸	L	H	H1	A1	B1	D1	Z-d
50	2	43	112	625	250	170	125	4-14
65	21/2	46	115	625	250	170	145	8-18
80	3	49	120	645	250	170	160	8-18
100	4	56	138	675	250	170	190	8-22
125	5	64	164	715	450	220	220	8-26
150	6	70	175	800	450	220	250	8-26
200	8	71	208	850	450	220	320	12-30
250	10	76	243	925	450	280	385	12-33
300	12	83	283	1035	650	280	450	16-33
350	14	92	310	1070	650	280	510	16-36
400	16	102	340	1190	650	280	585	16-39
450	18	114	380				610	20-39
500	20	127	410				670	20-42
